Вы когда-нибудь задумывались, что происходит с электропривод blf230-03-t в момент пожара? Температура за окном клапана поднимается до 70 градусов. Термодатчик размыкает цепь. Возвратная пружина освобождается — и заслонка захлопывается за 25 секунд. Всё. Огонь не пройдет дальше по воздуховоду.
Это не теория. На практике такие приводы стоят в тысячах зданий — от складов до подземных паркингов. И когда система действительно нужна, она просто работает.
Электропривод blf230 03 t и терморегуляция
Начнем с цифр. Рабочее напряжение AC — стандартные 230 вольт. Крутящий момент 3 Нм хватает для заслонок диаметром до полуметра. Время поворота двигателя — 75 секунд от крайнего открытого до полностью закрытого положения.
А вот пружинный возврат быстрее — всего 25 секунд. Почему разница? Пружина не церемонится. Она просто разжимается и тянет механизм обратно, игнорируя плавность хода. Главное — скорость.
Терморегуляция работает примерно так. Датчик висит рядом с клапаном — обычно прямо на корпусе привода. Внутри него биметаллическая пластина или термопара. Когда воздух нагревается до критической отметки (чаще всего это 68-72 градуса), контакты размыкаются. Электропитание пропадает. Двигатель останавливается, пружина срабатывает.
Что важно понимать: термостат не шлет никаких сигналов в диспетчерскую. Он не часть интеллектуальной системы управления. Это локальный выключатель. Грубый, но надежный.
Для обеспечения безопасности зданий такая простота — плюс. Чем меньше звеньев в цепочке, тем меньше мест, где может произойти сбой. Противопожарные системы ценят именно это — предсказуемость отказа. Вернее, его отсутствие.
Принцип работы электропривода blf230 03 t
Давайте посмотрим, что происходит внутри. Есть несколько основных узлов:
- Двигатель на 230 В с редуктором
- Возвратная пружина под постоянным натяжением
- Два вспомогательных переключателя SPDT
- Клеммная колодка для подключения
Вспомогательные переключатели — это концевики. Один щелкает, когда заслонка полностью открыта. Второй срабатывает при закрытии. Сигналы уходят на пульт, где оператор видит статус каждого клапана. Если привод завис где-то посередине, это моментально заметно.
Вот типичный сценарий. Поступает команда на закрытие — либо вручную с пульта, либо автоматически от пожарной сигнализации. Напряжение подается на обмотки двигателя. Ротор крутится, передавая усилие через червячный редуктор на вал. Вал поворачивает заслонку. Через 75 секунд процесс завершен.
Но если в это время отключится электричество? Пружина не ждет. Она мгновенно подхватывает механизм и доворачивает заслонку до конца. Назначение привода противопожарного клапана — гарантировать закрытие в любой ситуации. Даже если здание обесточено.
Модель 03 относится к средней весовой категории. Есть версии с крутящим моментом 5, 10 или даже 20 Нм для больших клапанов. Но для стандартных воздуховодов в офисах, на складах или в торговых центрах трех ньютон-метров обычно более чем достаточно.
Преимущества использования термостата с blf230 03 t
Автономность — первое, что приходит на ум. Термостат работает независимо от всего остального. Сгорела центральная панель управления? Оборвались провода сигнализации? Сбой в диспетчерской? Датчик все равно отреагирует.
Второй момент — скорость. От перегрева до закрытия проходит секунды. Противопожарный клапан перекрывает воздуховод раньше, чем дым успевает распространиться. Это критично в помещениях с большими объемами воздуха.
Вот что еще дает связка «привод + термостат»:
- Никаких дополнительных кабелей — датчик врезается прямо в силовую линию
- Не нужны контроллеры или промежуточные реле
- Проще диагностика — либо работает, либо нет
- Дешевле монтаж — меньше точек подключения
- Быстрее ввод в эксплуатацию
Специалисты, которые проектируют противопожарные системы, обычно разбивают здание на зоны. В каждой зоне свой набор клапанов с автономными датчиками. Если в одном крыле начался пожар, срабатывают только местные приводы. Остальная часть здания продолжает вентилироваться в штатном режиме.
Еще термостаты почти не требуют обслуживания. Раз в год проверил срабатывание — и всё. Нет сложной электроники, которая может деградировать. Биметаллическая пластина либо цела, либо нет. Третьего не дано.

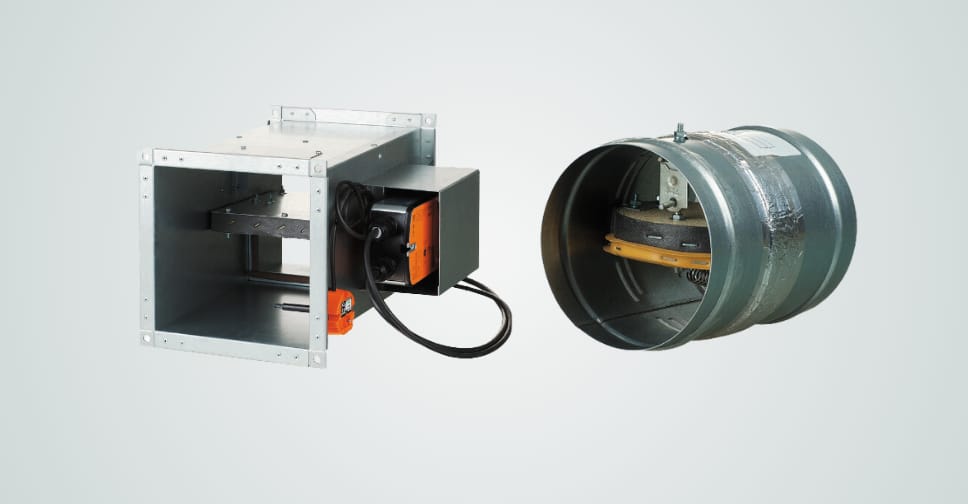

Области применения электропривода с термостатом
На производстве такие устройства незаменимы. Возьмем цех с покрасочными камерами. Воздух насыщен парами растворителей. Малейшая искра — и начинается цепная реакция. Клапаны с термодатчиками стоят на каждом ответвлении вытяжки. Сработал хотя бы один — вся зона изолируется от общей системы.
Или складской комплекс класса А. Там может быть километр воздуховодов, разветвленных по десяткам помещений. Тип привода выбирают исходя из сечения каналов и массы заслонок. Для круглых труб диаметром 400-500 мм вполне подходит версия с моментом 3 Нм.
Подземные паркинги — отдельная история. Там нельзя допустить задымления, потому что людям некуда отступать. Вентиляторы дымоудаления включаются, а клапаны подачи свежего воздуха закрываются. Создается направленный поток от выходов к очагу возгорания. Противопожарный клапан с пружинным возвратом гарантирует, что даже при обесточивании система сработает правильно.
В административных зданиях приводы часто интегрируют с климат-контролем. Летом кондиционеры гоняют воздух по тем же каналам, что зимой используются для отопления. Клапаны с термостатами здесь выполняют двойную функцию: управляют потоками в штатном режиме и перекрывают их в аварийном.
Вот типичные места установки:
- Границы пожарных отсеков
- Проходы воздуховодов через стены и перекрытия
- Входы в вентиляционные камеры
- Ответвления от магистральных каналов
Напряжение питания 230 вольт — это фактически стандарт для однофазных сетей. Не нужны трансформаторы. Подключение идет через обычный автомат на 6-10 ампер, в зависимости от мощности двигателя.
Когда монтажная бригада ставит такой привод, процедура простая. Крепят корпус к фланцу клапана. Подводят кабель. Подают тестовый сигнал, смотрят на время срабатывания. Проверяют концевики — щелкают они в нужных положениях или нет. Если все ОК, ставят отметку в журнале и переходят к следующему объекту.
Есть нюанс с регулировкой термостата. Обычно порог срабатывания выставлен на заводе — те самые 68-72 градуса. Но бывают исключения. Например, в горячих цехах фоновая температура летом может быть под 40. Там ставят датчики с порогом 80-85 градусов, чтобы избежать ложных срабатываний.
